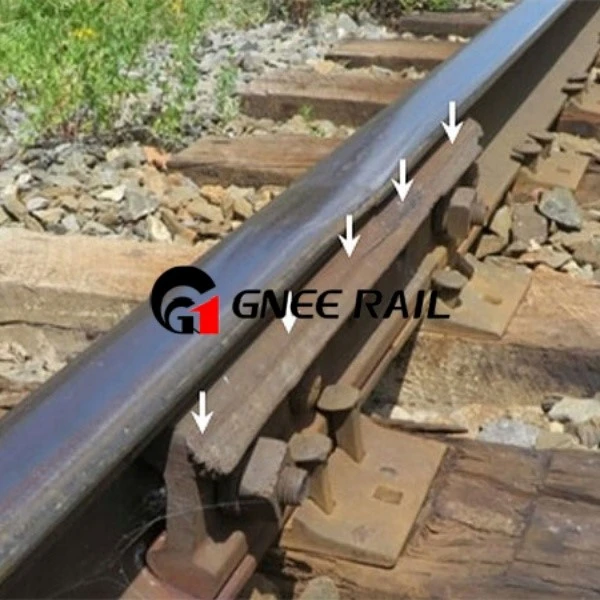

Dygliuotų plokščių ir bėgių jungties standumo suderinimo technologijos dantytas sujungimas
Kokie yra pagrindiniai plokštelių danties profilio tinklelio struktūros projektiniai parametrai?
Pagrindiniai danties profilio tinklinio plokštelių struktūros projektavimo parametrai apimadanties kampas, danties aukštis ir danties žingsnis, o šie trys parametrai kartu lemia sujungimo efektą ir jungties standumą. Dantų kampas paprastai suprojektuotas kaip 60 laipsnių, o tai gali maksimaliai padidinti normalų slėgį tarp susiliejančių dantų ir bėgio kontaktinio paviršiaus, pagerinti sukandimo jėgą ir išvengti dantų paviršiaus slydimo traukinio veikimo metu. Dantų aukštis turi būti kontroliuojamas 3-5 mm; per didelis danties aukštis sukels įtempių koncentraciją danties antgaliuose, dėl kurių gali lengvai nusidėvėti arba nuskilti danties aukštis, o per mažas danties aukštis negali suformuoti veiksmingo sukibimo, todėl sąnario standumas yra nepakankamas. Dantų žingsnis yra nustatytas 10-15 mm, kuris turi atitikti bėgio tamprumo modulį, kad būtų užtikrintas vienodas įtempių pasiskirstymas perduodant apkrovą. Skirtingi bėgių modeliai pritaikomi skirtingiems danties profilio parametrams; 60 kg/m nacionalinio standarto bėgiams skirtos plokštelės danties aukštis turi būti 4 mm, o dantų žingsnis – 12 mm, kad atitiktų didelį pagrindinės medžiagos standumą.
Kokie yra sąnarių standumo skirtumai tarp dantų profilio tinklelio plokštelių ir plokščių plokštelių?
Sąnarių standumo skirtumai tarp dantų profilio tinklelio plokštelių ir plokščių plokštelių daugiausia atsispindi trimis aspektais:standumo tęstinumas, apkrovos perdavimo efektyvumas ir atsparumas deformacijoms. Dantų profilio tinklinių plokštelių sąnarių standumas gali siekti daugiau nei 95 % bėgio pagrindo medžiagos standumo, todėl traukiniui pravažiuojant galima užtikrinti nuolatinį apkrovos perdavimą be akivaizdžių standumo mutacijų; plokščių lakštų sujungimo standumas sudaro tik 70 %-80 % pagrindinės medžiagos, todėl nesunku suformuoti standumo lūžio tašką ir sukelti rato ir bėgio susidūrimą. Danties profilio tinklelio konstrukcijos mechaninė įkandimo jėga padidina apkrovos perdavimo efektyvumą 20% -30%, todėl įtempių pasiskirstymas tampa tolygesnis ir išvengiama įtempių koncentracijos jungtyje; plokščios plokštės daugiausia priklauso nuo išankstinio varžto įtempimo, kad būtų perduodamos apkrovos, o įtampą lengva sutelkti aplink varžtų skyles. Kalbant apie atsparumą deformacijai, danties profilio tinklelio plokštelių atsparumas išilginei deformacijai yra 40% didesnis nei plokščių plokštelių, o tai gali veiksmingai slopinti bėgių jungčių plėtimosi ir susitraukimo deformacijas, ypač tinka vietoms, kuriose yra drastiškų temperatūros pokyčių.
Kokie yra dantų profilio tinklinių plokštelių pritaikymo skirtingiems bėgių modeliams reikalavimai?
Dantų profilių tinklinių plokštelių pritaikymo skirtingiems bėgių modeliams reikalavimai yra pagrindiniaiatitinkančius bėgio skerspjūvio{0}}matmenis ir standumo charakteristikas. 50 kg/m nacionalinio standarto bėgiams, kurių skerspjūvio standumas yra santykinai mažas, pritaikytos plokštelės danties aukštis turėtų būti 3 mm, danties žingsnis – 10 mm, o danties kampas – 60 laipsnių, kad būtų išvengta bėgių kontaktinio paviršiaus pažeidimo dėl pernelyg gilių susikibusių dantų. 60 kg/m nacionalinio standarto sunkiųjų{8}} vilkimo bėgių atveju būtina pagerinti jungiamųjų dantų laikomąją galią; danties aukštis yra 4 mm, dantų žingsnis yra 12 mm, o didelio stiprumo legiruotasis plienas naudojamas siekiant užtikrinti, kad jungties standumas atitiktų sunkius{12}}traukimo bėgius. ES EN54E1 užsienio standarto bėgiams, kurių skerspjūvio profilis skiriasi nuo nacionalinių standartinių bėgių, būtina pritaikyti specialius danties profilius, kurių danties kampas sureguliuotas iki 55 laipsnių ir danties žingsnis 14 mm, kad atitiktų užsienio standartinių bėgių kontaktinio paviršiaus profilį. Šiaurės Amerikos AAR136RE bėgiams dėl didelės ašies apkrovos reikalinga dvigubo{21}}danties profilio tinklelio konstrukcija, siekiant dar labiau pagerinti jungties atsparumą smūgiams.
Kokie yra pagrindiniai dantų profilio tinklinių plokštelių apdorojimo technologijos taškai?
Pagrindiniai dantų profilio tinklinių plokštelių apdorojimo technologijos taškai yra sutelkti dviejose grandyse:danties profilio apdorojimo tikslumas ir paviršiaus apdorojimas, kurios tiesiogiai veikia susiliejimo efektą. Dantų profilis apdorojamas CNC frezavimo būdu, o frezos tikslumas turi siekti ±0,02 mm, kad būtų užtikrinta, jog danties kampo, danties aukščio ir danties žingsnio nuokrypis būtų kontroliuojamas ± 0,1 mm tikslumu, kad būtų išvengta nepakankamo sukibimo dėl danties profilio nuokrypio. Po frezavimo danties paviršius turi būti grūdinamas 820{10}}850 laipsnių temperatūroje ir grūdinamas 350-400 laipsnių, kad danties paviršiaus kietumas pasiektų HRC55-60, kad būtų pagerintas danties paviršiaus atsparumas dilimui. Paviršiaus apdorojimas taikomas fosfatavimui, o fosfatavimo plėvelės storis kontroliuojamas 5–8 μm, kad padidėtų danties paviršiaus trinties jėga ir būtų išvengta slydimo ant tinklinio paviršiaus. Po apdorojimo reikia atlikti sujungimo bandymą, kad būtų galima išbandyti ir sumontuoti plokštę su bėgeliu, o sukibimo paviršiaus kontaktinis plotas turi būti didesnis arba lygus 90%, kad būtų užtikrintas apkrovos perdavimo vienodumas.
Kokios yra{0}}danties profilio tinklinių plokštelių montavimo vietoje atsargumo priemonės?
Į{0}}danties profilio tinklinių plokštelių montavimą vietoje reikia sutelkti dėmesį įtinklinio paviršiaus valymo ir varžtų priveržimo sekakad būtų užtikrintas sąnarių standumo atitikimas. Prieš montuojant būtina kruopščiai nuvalyti rūdis, alyvos dėmes ir nešvarumus ant kontaktinių paviršių, esančių su plokšte ir bėgiu; jį galima poliruoti plieniniu vieliniu šepečiu, o tada išvalyti aukšto-slėgio oro pistoletu, kad ant sukibimo paviršiaus nepatektų pašalinių medžiagų ir nepakenktų sukibimo efektui. Varžtas turi būti priveržtas pagalsimetriška priveržimo seka nuo vidurio iki abiejų galų: pirmiausia priveržkite 2 vidurinius varžtus, tada paeiliui priveržkite abiejuose galuose esančius varžtus, kad užtikrintumėte, jog tvirtinimo plokštelė ir bėgelis yra tolygiai pritvirtinti. Priveržimo momentas turi būti sureguliuotas pagal bėgio modelį; 50kg/m bėgių priveržimo momentas yra 250-300N·m, o 60kg/m bėgių 350-400N·m. Dėl per didelio sukimo momento galima lengvai pažeisti danties paviršių, o dėl nepakankamo sukimo momento atsiranda laisvų tinklelių. Po montavimo siūlės standumas turi būti išbandytas dinaminiu standumo testeriu, siekiant užtikrinti, kad nuokrypis tarp jungties dinaminio standumo ir pagrindinės medžiagos būtų mažesnis arba lygus 5%. Be to, tinklinio paviršiaus susidėvėjimas turi būti reguliariai tikrinamas, atliekant 6 mėnesių apžiūros ciklą, o jei danties paviršius yra labai susidėvėjęs, plokštelę reikia laiku pakeisti.
