Geležinkelio infrastruktūroje geležinkelio kaklaraiščio plokštelės (arba pado plokštelės) ir geležinkelio pagalvėlės yra būtini, tačiau atskiri geležinkelio tvirtinimo sistemos komponentai.
A Geležinkelio kaklaraiščio plokštėyra plieninė plokštė, išdėstyta tarp geležinkelio pagrindo ir geležinkelio kaklaraiščio (miegamojo). Pagrindinė jo funkcija yra paskirstyti dinaminę apkrovą iš bėgio iki kaklaraiščio, sumažinti dilimą ir išsaugoti kaklaraiščio gyvenimo trukmę.
Railo kaklaraiščio plokštelės tipai
| Produkto pavadinimas | Tipas | Procesas | Medžiaga |
| Kaklaraiščio plokštelė | Vienas petys | Susukęs, kalimas, liejimas | QT450-10,20#, 35#ir kt |
| Dvigubas petys | |||
| Kabliuko dvynių kaklaraiščio plokštelės | |||
| Tiesioginės fiksavimo kaklaraiščio plokštės | |||
| Kitos rūšies bazinė plokštė taip pat yra prieinamos pagal jūsų brėžinius ar pavyzdžius! | |||
| Techninis populiarių geležinkelio kaklaraiščio plokštelių parametras | |||||
| Tipas | Dimensija | Skylės | Nuolydis | Geležinkelis | Svoris (kg) |
| RPH 1/160 | 345/285/127/160x15/13 | Ø 26 (4x) | 1:40 | S 49/S 54 | 7,86 |
| RP 160/01/160 | 345/285/127/160x15/13 | Ø 26 (4x) | 1:40 | S 49/S 54 | 7,70 |
| RPH 1/210 | 345/285/127x210x15/13 | Ø 26 (4x) | 1:40 | S 49/S 54 | 10,55 |
| RPH 1/210 | 345/285/127x210x15/13 | Ø 36,3 (2x) | 1:40 | S 49/S 54 | 10,55 |
| RPH 1/210 FVZ | 345/285/127x210x15/13 | Ø 26 (4x) | 1:40 | S 49/S 54 | 10,69 |
| 1 sph (a) | 345/350/127x410x15/13 | Ø 26 (8x) | 1:40 | UIC 60 | 20,60 |
| RPH 6/160 | 370/310/152x160x15/13 | Ø 26 (4x) | 1:40 | UIC 60 | 8,44 |
| RPH 6/210 | 370/310/152x210x15/13 | Ø 26 (4x) | 1:40 | UIC 60 | 11,32 |
| SZ 60 | 370/350/152x420x15/13 | Ø 26 (8x) | 1:40 | UIC 60 | 22,73 |
| RPH 11 ü | 664/554x160 | Ø 26 (4x) | 1:40 | S 54 | 15,37 |
| RPH 13 ü | 690/570x160 | Ø 26 (4x) | 1:40 | UIC 60 | 15,27 |
| RPO 5 | 345/285/127x160x15/13 | Ø 26 (4x) | 1:20 | S 49/S54 | 8 |

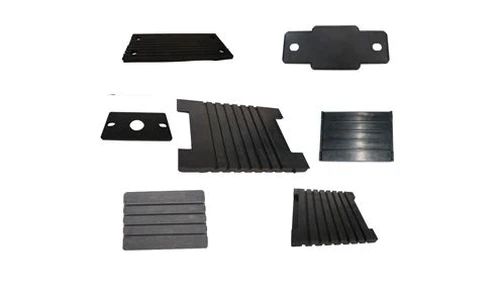

Ir atvirkščiai, aGeležinkelisyra elastinė medžiagos padas, dažnai pagamintas iš gumos ar poliuretano, dedamas tarp geležinkelio bazės ir kaklaraiščio plokštės arba tiesiai po betoninių miegamųjų bazės plokštele. Pagrindinis jo vaidmuo yra aprūpinti pagalvėlę, vibracijos slopinimą ir elektrinę izoliaciją.
| Prekės pavadinimas | Geležinkelio padėklas | ||
| Paraiška | UIC54, UIC60, BS80LBS, BS100LBS arba pagal mėginį/piešimo reikalavimą | ||
| Medžiaga | HDPE | Eva | Guma |
| Techninis | Tankis: 0,95–0,98 g/cm3 | Tankis: 0,95–0,98GCM3 | Kietumas: 75 ± 5a |
| Parametras | Tempimo stiprumas: didesnis arba lygus 19MPa Elongation: >80% Lydymo taškas: 170–190 laipsnis Atsparumas izoliacijai: didesnis arba lygus 1 × 1010Ω Kietumas: didesnis arba lygus 98a |
Tempimo stiprumas: didesnis arba lygus 15MPa Elongation: >500% Lydymo taškas: 170–190 laipsnis Atsparumas izoliacijai: didesnis arba lygus 1 × 1010Ω Kietumas: didesnis arba lygus 90a |
Kietumas: 75 ± 5a Tempimo stiprumas: didesnis arba lygus 12,5n/mm² Darbinė temperatūra: -25 laipsnis ~ 100 laipsnių |
| Spalva | Tamsiai juoda | ||
Griozdžiai guminiai bėgių pagalvėlės
| Griebtų guminių bėgių trinkelių specifikacijos | |
| DRG Nr | 6mm grsp - rdso - rt-3073, rt-3711, rt-4107, rt -4218 60 kg rials 1 in iki 12, rt -4865 60 kg rials 1 iš 8.5, rt - 198-6203} ir rt-6204 etc. |
| Standartas | Rdso |
| Forma | stačiakampis |
| Paraiška | Pramoninis |
| Kietumas | 75 ~ 85 krantai a |
| Medžiaga | Guma |
| Minimalus užsakymo kiekis | 2500 kūrinių |
Kritinis skirtumas slypi jų funkcijoje: kaklaraiščio plokštė yra apkrova - paskirstymo ir išlyginimo komponentas, o bėgio padėkliuką pirmiausia skirtas šoko absorbcijai ir izoliacijai. Abu dirba kartu su kitaisGeležinkelio tvirtinimo detalėskaipClip tvirtinimo detalės, geležinkelio inkarai, irIzoliuotos geležinkelio jungtysNorėdami suformuoti išsamią, saugią ir atsparią takelių sistemą.
