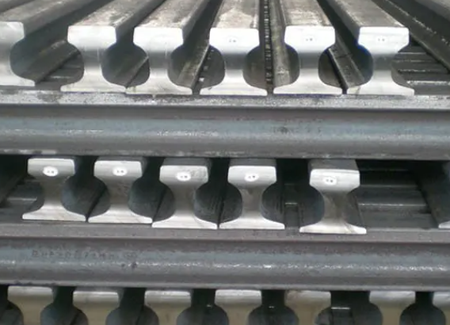

Krano bėgisyra specialios rūšies bėgių bėgiai, suteikiantys važiavimo paviršių įvairių tipų kranams, tokiems kaip ožiniai kranai, tiltiniai kranai. QU kranų bėgiai daugiausia naudojami dideliuose projektuose, įskaitant prieplauką, uostus ir kiemus. Reikalingų krano bėgių dydžius nustato kranų ratas. Kad kranai būtų saugiai eksploatuojami, tarp bėgio paviršiaus ir krano rato ratlankio yra tam tikras atstumas. Todėl tai nereiškia, kad didesnis bėgio galvutės plotis yra geresnis. Klientams rekomenduojamas tinkamas krano bėgių dydis, kad jis atitiktų konkretų krano modelį.
Medžiaga:U71Mn.
Dydis: QU70, QU80, QU100, QU120.
Procesas: nėra baltų dėmių ant bėgių.
Standartinis: naujausias Kinijos standartas su YB/T 5055-2014.
Ilgis: Standartinis ilgis yra 12 m, kiti ilgiai yra 9 / 9,5 / 10 / 10,5 / 11 / 11,5 / 12,5 m, taip pat priimtini trumpi bėgiai 6 ~ 8,9 m.
Priedai: GNEE RAIL suteikia pilną bėgių sistemų priedų rinkinį, įskaitant bėgių spaustukus su guminėmis nosimis ir suvirinamomis pagrindo spaustukais, elastomerinius bėgių pagalvėles, pagrindo pado plokštes, bėgių sujungimo plokštes, varžtus ir veržles spaustukams tvirtinti bei išlyginimo varžtus.
QU70, QU80, QU100, QU120 ir kt. yra krano bėgių dydžiai. QU70 yra konkretus QU krano bėgių serijos dydis pagal Kinijos standartą. Skaičius „70“ nurodo krano bėgio galvos plotį. Taigi QU70 bėgio galvutė yra 70 mm pločio.
QU krano bėgių matmenys
| Dydis | Nominalus svoris Kg/m | Pjūvio plotas/cm2 | y1 cm | y2 cm | Ix Inercijos momentas | Iy Inercijos momentas | W1= Ix/ y1 | P2= Ix/ y2 | P3= Iy/(b2÷2) |
|---|---|---|---|---|---|---|---|---|---|
| QU70 | 52.80 | 67.30 | 5.93 | 6.07 | 1081.99 | 327.16 | 182.46 | 178.12 | 54.53 |
| QU80 | 63.69 | 81.13 | 6.43 | 6.57 | 1547.40 | 482.39 | 240.56 | 235.52 | 74.21 |
| QU100 | 88.96 | 113.32 | 7.60 | 7.40 | 2864.73 | 940.98 | 376.94 | 387.12 | 125.45 |
| QU120 | 118.10 | 150.44 | 8.43 | 8.57 | 4923.79 | 1694.83 | 584.08 | 574.54 | 199.39 |
| Matmenys/mm | QU70 | QU80 | QU100 | QU120 |
|---|---|---|---|---|
| b | 70 | 80 | 100 | 118.1 |
| b1 | 76.5 | 87 | 108 | 120 |
| b2 | 120 | 130 | 150 | 129 |
| s | 28 | 32 | 38 | 170 |
| h | 120 | 130 | 150 | 44 |
| h1 | 32.5 | 35 | 40 | 170 |
| h2 | 24 | 26 | 30 | 45 |
| R | 400 | 400 | 450 | 35 |
| R1 | 23 | 26 | 30 | 500 |
| R2 | 38 | 44 | 50 | 34 |
| r | 6 | 8 | 8 | 56 |
| r1 | 6 | 6 | 8 | 8 |
| r2 | 1.5 | 1.5 | 2 | 2 |
Cheminė sudėtis ir mechaninės savybės
| Medžiaga | C | Si | Mn | P | S | tempiamasis stipris kg/mm2(Mpa) |
|---|---|---|---|---|---|---|
| U71Mn | 0.65-0.77 | 0.15-0.35 | 1.10-1.50 | ＜0.040 | ＜0.040 | 90(880) |
Pagrindiniai QU serijos bėgių pranašumai
Išskirtinė apkrova:Didelė bėgio galvutė ir tvirta juostos struktūra efektyviai paskirsto ir atlaiko ekstremalias krano ratų apkrovas.
Pailgintas dėvėjimo laikas:Pagaminta iš didelio{0}}anglies plieno, bėgio galvutė pasižymi dideliu kietumu ir puikiu atsparumu dilimui, todėl žymiai sumažėja keitimo dažnis ir priežiūros išlaidos.
Puikus stabilumas:Platus dugno dizainas suteikia stabilų atraminį pagrindą, kuris, kai naudojamas su tam skirtomis spaustuko plokštėmis, efektyviai apsaugo bėgią nuo apvirtimo ar pasislinkimo į šoną darbo metu.
Visuotinis universalumas:QU serija yra tarptautiniu mastu pripažintas kranų bėgių standartas, užtikrinantis platų priedų (pvz., gnybtų plokščių, kaladėlių) prieinamumą ir sistemos suderinamumą.
Kodėl QU serijos bėgiams rinktis GNEE RAIL?
GNEE RAIL mes specializuojamės teikti patikimiausius geležinkelių sprendimus pasauliniams pramonės klientams.
Visas produktų asortimentas:Mes tiekiame visą QU krano bėgių seriją nuo QU70 iki QU120, atitinkančių visus jūsų poreikius nuo lengvų iki itin -sunkių{3}}.
Profesionalus apdorojimas:Siūlome tikslaus apdorojimo paslaugas, įskaitant pritaikytą pjovimą, gręžimą, galinį frezavimą ir bėgių lenkimą (kreivėms), kad bėgiai puikiai atitiktų jūsų įrangos važiavimo kelią.
Sukomplektuoti priedai:Mes teikiame visą sujungimo ir tvirtinimo komponentų rinkinį, puikiai suderintą su QU bėgiais, įskaitant didelio{0}}tvirtumo spaustuvų plokštes, varžtus ir plokštes, leidžiančias patogiai įsigyti vieną-kartą.
Ekspertų palaikymas:Mūsų komanda gali rekomenduoti ekonomiškiausią{0}} bėgių modelį ir montavimo sprendimą, atsižvelgdama į jūsų konkrečią paskirtį, kėlimo apkrovą ir pagrindo sąlygas.
Norint užtikrinti saugų, efektyvų ir ilgalaikį{0}}krano veikimą, labai svarbu pasirinkti tinkamą bėgią. Nesvarbu, su kokiais iššūkiais susiduria jūsų projektas, GNEE RAIL gali suteikti jums profesionalius QU serijos bėgių gaminius ir techninę pagalbą.Susisiekite su mumisiš karto gauti išsamius produktų katalogus ir konkrečią jūsų projekto citatą.
