Kodėl geležinkeliuose naudojamos bėgių tvirtinimo sistemos?
Bėgių tvirtinimo sistemos naudojamos geležinkeliuose, siekiant saugiai laikyti bėgius, išlaikyti teisingą bėgių kelio išlyginimą ir vėžę bei saugiai perkelti krovinius iš traukinių į žemę. Šios sistemos yra labai svarbios bėgių kelio saugai, stabilumui ir ilgaamžiškumui, taip pat padeda slopinti judančių traukinių keliamą vibraciją ir triukšmą, o tai pagerina važiavimo komfortą ir pailgina komponentų tarnavimo laiką.

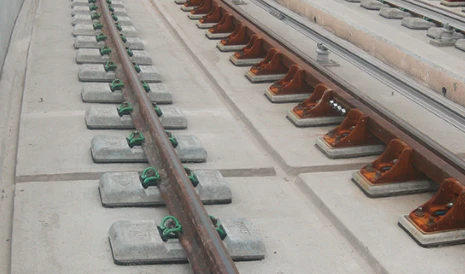

Pagrindinės bėgių tvirtinimo sistemų funkcijos
- Bėgio tvirtinimas:Tvirtinimo elementai, tokie kaip spaustukai ir smaigaliai, pritvirtina bėgius prie pabėgių ar pagrindo, neleidžia judėti ir užtikrina stabilumą.
- Priežiūros matuoklis:Jie laiko bėgius tinkamu atstumu vienas nuo kito, o tai būtina saugiam ir sklandžiam veikimui.
- Krovinio perkėlimas:Sistema tolygiai ir stabiliai perduoda didžiules jėgas iš pravažiuojančių traukinių į dugną (žemę apačioje).
- Vibracijos ir triukšmo slopinimas:Sistemos turi tam tikrą elastingumo laipsnį, kuris padeda slopinti vibracijas ir sumažinti traukinių keliamą triukšmą.
- Patvarumo užtikrinimas:Jie sukurti taip, kad atlaikytų ekstremalias oro sąlygas ir nuolatines, dideles šiuolaikinių geležinkelių apkrovas, užtikrinant ilgalaikį{0}}kelio vientisumą.
bėgių tvirtinimo sistemų tipai
„E Clip Rail“ tvirtinimo sistemos specifikacijos
| Dalies pavadinimas | E klipas | Pečius | Bėgio padas | Izoliatorius | |||||
| Kiekis | 2 | 2 | 1 | 2 | |||||
| Tipas | Dia. 16mmDia. 18mmDia. 20mm | UIC54, UIC60, 115RE, 50 kg bėgis, 60 kg bėgis, BS80 svarų, BS100 svarų ir dydis, kaip reikalauja klientas. | |||||||
| Medžiaga | 60Si2MnA, 60Si2CrA,55SiMn | QT500-7 QT450-10 | HDPE, EVA arba guma | Sustiprintas nailonas 66 (PA66) | |||||
| Baigti | Paprastas alyvuotas, spalvotas dažymas arba kita pagal užsakymą pagaminta apdaila | Paprastas alyvuotas, spalvotas dažymas | Juoda ar kitos spalvos | Juoda, mėlyna, geltona, žalia ar kitos spalvos | |||||
„N Clip Rail“ tvirtinimo sistema
| Dalies pavadinimas | Kiekis | Tipas | Medžiaga | Baigti | Pastaba |
|---|---|---|---|---|---|
| N klipas | 2 | Storis 4 mm arba 4,5 mm | 60Si2MnA, 60Si2CrA | Paprastas alyvuotas, raudonos spalvos dažymas ar kita, ko reikalauja klientai | Kietumas: 42-47HRCF nuovargis |
| tarnavimo laikas: 3 milijonai ciklų nesulaužant | |||||
| Standartas: DIN17221, GB/T1222 | |||||
| Izoliatorius | 2 | UIC54, UIC60, S49 bėgiai | Sustiprintas nailonas 66 (PA66) | Juoda, mėlyna, geltona, žalia ar kitos spalvos | Galimi įvairūs dizainai. |
| Dviejų galo varžtų smaigalys | 2 | UIC54, UIC60, 50kg bėgis, 60kg bėgis | 5.6 klasė: 35# | Paprastas alyvuotas, juodasis oksidas, cinkuotas, karštai cinkuotas | Lenkimas 30 laipsnių kampu be įtrūkimų. |
| Speciali spyruoklinė poveržlė | 2 | 18,25×34×78 mm | ML08Al | Dvigubo galo varžto smaigalio sriegio apsaugai | |
| Šešiakampė veržlė | 2 | Kaip užsakyta | 5 klasė: 35# | Standartas: DIN985 | |
| Paprasta poveržlė | 2 | Kaip užsakyta | Q235 | Standartas: DIN125 |
SKL Clip Rail tvirtinimo sistema
| Dalies pavadinimas | Kiekis | Tipas | Medžiaga | Baigti | Pastaba |
|---|---|---|---|---|---|
| SKL14 įtempimo segtukas | 2 | Skersmuo. 13mm | 60Si2CrA, 38Si7 | Paprastas alyvuotas, spalvotas dažymas ar kiti reikalingi. | Kietumas: 42-47HRC |
| Nuovargio testas: kai spaustuko spyruoklės įlinkis pasiekia 9,1 mm, o svyravimo įlinkis yra 1,42 mm, nuovargio trukmė bus 5 milijonai ciklų nesulaužant. | |||||
| Standartas: DIN17221, GB/T1222 | |||||
| Ss35 varžtinis smaigalys | 2 | M24×150mm | 4.6 klasė: Q235 | Paprastas alyvuotas, juodas oksidas, cinkuotas, karštai cinkuotas, Dacromet ir šerarduotas | Standartas: ISO898-1, UIC864-1 ir NF F500-50 |
| M24 × 160 mm | 5.6 klasė: 35# | ||||
| M24×180mm | 8.8 klasė: 45# | ||||
| Paprasta poveržlė | 2 | Uls7 | Q235 | Standartas: EN10025, EN10139 | |
| Plastikinis kaištis | 2 | Skirtingų dydžių varžtams | HDPE, sustiprintas nailonas 66 (PA66) | Juoda, mėlyna, geltona, žalia ar kitos spalvos | Skirtas įkišti į betoninį pabėgį |
| Vadovo plokštė | 2 | UIC54, UIC60, 50 kg bėgis, 60 kg bėgis ir kiti dydžiai pagal užsakymą | Sustiprintas nailonas 66 (PA66) | Galimi įvairūs dizainai. Galimi įvairūs dizainai. | |
| Bėgio padas | 1 | UIC54, UIC60 ir dydis pagal užsakymą | EVA arba guma |
KPO spaustuko bėgių tvirtinimo sistema
| Dalies pavadinimas | Kiekis | Tipas | Medžiaga | Baigti | Pastaba |
|---|---|---|---|---|---|
| KPO klipas | 2 | KPO3, KPO6, KPO9 | Q235 | Paprastas alyvuotas | Standartas: DIN5906 |
| HS varžtas | 4 | HS26, HS32 | 4.6 klasė: Q235 | Paprastas alyvuotas, juodasis oksidas, cinkuotas, karštai cinkuotas | Skersmuo: 22mm arba 24mm. |
| 5.6 klasė: 35# | Ilgis: 55mm, 65mm, 75mm, 90mm | ||||
| 8.8 klasė: 45# | Standartas: UIC864-2 | ||||
| Šešiakampė veržlė | 2 | Kaip užsakyta | 5 klasė: 35# | Standartas: DIN985 | |
| 8 klasė: 45# | |||||
| Dviguba spyruoklinė poveržlė | 2 | Kaip užsakyta | 65 mln | Standartas: UIC864-3 | |
| varžtas smaigalys | 2 | M24×150mm | 4.6 klasė: Q235 | Paprastas alyvuotas, juodasis oksidas, cinkuotas, karštai cinkuotas, Dacromet ir šerarduotas. | Standartas: ISO898-1, UIC864-1 ir NF F500-50 |
| M24 × 160 mm | 5.6 klasė: 35# | ||||
| M24 × 180 mm | 8.8 klasė: 45# | ||||
| arba kito ilgio pagal užsakymą | |||||
| Pagrindo plokštė | 1 | UIC54, UIC60, 50 kg bėgis, 60 kg bėgis, S49 užsakyto dydžio | Ketaus QT500-7, QT450-10 arba mažai anglies plieno arba daug anglies plieno kalimas | Paprastas alyvuotas | Standartas: UIC864-6 |
Bėgių tvirtinimo sistema nėra tiekiama kaip visas komplektas, GNEE RAIL gali tiekti tvirtinimo dalis atskirai. Mes tiekiame pagrindo plokštę, bėgio spaustuką, bėgio smaigalį (šunų smaigalį ir sraigtinį smaigalį), bėgio varžtą, spyruoklinę poveržlę. Galite pritaikyti užsakymą naudodamiesi bėgių tvirtinimo specialistu.
