Kas yra bėgių sujungimo juosta?

Bėgių jungtys yra esminiai geležinkelio bėgių tiesimo ir priežiūros komponentai. Jie skirti sujungti dvi bėgio dalis ir sudaryti sąlygas nenutrūkstamiems bėgiams dideliais atstumais. Bėgių jungtys leidžia bėgiams išsiplėsti ir susitraukti dėl temperatūros pokyčių. Keičiantis temperatūrai, bėgiai plečiasi arba susitraukia, o bėgių jungtys prisitaiko prie šių judesių. Tai apsaugo nuo vikšrų sulinkimo ar sugadinimo. Bėgių jungtys taip pat suteikia konstrukcinę atramą bėgiams ir palaiko tinkamą bėgių išlygiavimą.

Geležinkelio jungties apibrėžimas
Enciklopedija apibrėžė žodį „bėgio jungtis“ taip: sandūra, jungianti gretimus bėgių galus, skirtingai nuo kėdės, kuri yra tik sėdynė. Abu įrenginiai kartais yra sujungti. Tarp kelių šimtų veislių žuvies sąnarys yra standartinis. Žr. Žuvies jungtis, esančią skiltyje Žuvis.

Bėgio jungtis atlieka sujungimo funkciją (sujungimo funkciją) geležinkelyje. Aukštos kokybės geležinkelio jungtis gali veiksmingai sumažinti ratų įtaką važiuojant per plieninio bėgio sujungimo dalis ir padidinti pravažiuojančių traukinių pastovumą ir tęstinumą. Geležinkelio jungties strypai, kaip viena iš svarbių geležinkelio dalių, yra plačiai naudojami tiek lengvuosiuose, tiek sunkiuosiuose geležinkelių transportuose, kad būtų užtikrintas geležinkelių transporto saugumas.

Įvairių tipų bėgių sujungimo juosta

Jungtis tarp dviejų gretimų bėgių, kuri taip pat sudaro silpniausią geležinkelio kelio dalį, vadinama bėgių jungtimi. Yra įvairių tipų bėgių jungčių, tokių kaip pakopinė jungtis, tiltinė jungtis, atraminė jungtis, pakabinama jungtis ir kt. Kiekviena iš šių jungčių turi specifinių savybių, todėl jas galima naudoti tam tikromis konkrečiomis sąlygomis.

Bėgių jungčių tipai
Priklausomai nuo pabėgių ir jungčių padėties, yra įvairių bėgių jungčių tipų.

1, pagal jungties poziciją
2,Pagal miegamųjų padėtį

3, pagal bėgių jungčių našumą

Pagal pabėgių padėtį, bėgių jungtis galima suskirstyti į tris tipus: atraminės jungtys, pakabinamos jungtys ir tiltinės jungtys.

Palaikoma sąnarys: bėgio jungtis geležinkelio bėgiuose su pabėgiu tiesiai po bėgių galais. Viena vertus, tai sumažintų bėgio nusidėvėjimą, nes būtų palaikoma bėgio jungtis. Kita vertus, dėl tokios atraminės jungties jungtis sunkiai juda, nors atrama gali šiek tiek pakelti bėgio galų aukštį.

• Šioje jungtyje bėgių galai yra tiesiogiai atremti į pabėgį.
• Tikimasi, kad ši jungtis sumažins bėgių nusidėvėjimą, nes užkirs kelią konsolės veikimui. Tačiau atrama vis tiek linkusi pakelti bėgio galų aukštį. Dėl to važiavimas ant palaikomų sąnarių yra sunkus.
• Šis sąnarys taip pat kenčia nuo didelio pabėgio, kuris palaiko sąnarį, susidėvėjimo.
• Atraminio sąnario priežiūra yra sudėtinga.

Pakabinamas jungtis: bėgio jungtis, einanti tarp dviejų geležinkelio bėgio pabėgių, o tam tikra bėgio dalis yra konsolėje. Vien dėl konsolės veikimo jungtis atsilaisvina dėl važiuojančių traukinių apkrovų plakimo. Pakabinamos jungtys dažniausiai naudojamos geležinkelių sistemose visame pasaulyje, ypač Indijoje.

• Pakabinamoje jungtyje bėgių galai pakabinami tarp pabėgių, kai kuri bėgio dalis yra konsolinė.
• Dėl konsolės veikimo pabėgio sandariklis atsilaisvina dėl judančių traukinių krovinių plakimo.
• Tai yra dažniausiai pasaulyje naudojamos geležinkelių sistemos jungtys.

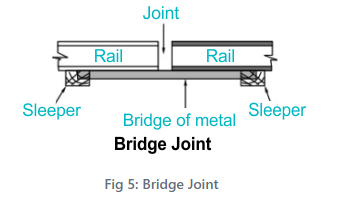

Tiltų jungtys: bėgio jungtis, panaši į pakabinamąją jungtį. Palyginti su pakabinamomis jungtimis, iš abiejų tilto jungties pusių yra sujungta metalinė plokščia arba gofruota plokštė, vadinama tilto plokšte. Tokio tipo jungtis Indijos geležinkelyje nenaudojama.

• Ši jungtis yra beveik panaši į pakabinamą jungtį. Vienintelis skirtumas yra tas, kad du pabėgiai abiejose tilto jungties pusėse yra sujungti plokščia metaline arba gofruota plokšte. Ši plokštė taip pat vadinama tilto plokšte.
• Tilto jungtis nenaudojama Indijos geležinkeliuose.

Remiantis sąnarių padėtimi

Kvadratinė jungtis

Vieno bėgio bėgių jungtys yra tiksliai priešingos kitoje pusėje esančioms jungtims, vadinamos kvadratinėmis jungtimis. Tokia jungtis tinka tiesiajai bėgių linijai, o bėgių linija gali būti tiesiama mechaniškai po atkarpą. Kai traukiniai pravažiuoja, smūgio jėgą vienu metu veikia dvi priešingos jungtys. Tai sumažina smūgių į bėgių kelią skaičių. Traukinys važiuos sklandžiau. Šiuo metu tokios jungtys dažniausiai naudojamos geležinkelio linijose.

Kvadratinėje jungtyje dviejų skirtingų bėgių jungtys yra tiksliai priešingos viena kitai. Tai dažniausiai Indijos geležinkelių jungtis.

Laipsniškas sąnarys

Šiuo atveju atstumas tarp dviejų priešingų jungčių buvo per pusę bėgio. Tai daugiausia taikoma išlenktiemsgeležinkelio linijair išsklaidys rato riedėjimo sukeliamą smūgio jėgą, tačiau tai nėra naudinga stabilumui.

• Išskirstytų jungčių atveju vieno bėgio jungtys yra išdėstytos ir nėra tiksliai priešingos kito bėgio jungtims.
• Šios jungtys dažniausiai naudojamos lenktuose bėgiuose, nes sumažina išcentrinę jėgą, stumiančią bėgius išorėje.

Laipsniško jungties privalumai:

• Išcentrinė jėga, veikianti išlenktus bėgius, turi tendenciją išstumti vikšrus iš išlygiavimo. Tokiose situacijose tinkamiausia bėgių jungtis yra pakopinė jungtis, nes ji sumažina išcentrinę jėgą posūkiuose.
• Pakopinės jungtys užtikrina sklandų eigą, palyginti su kvadratinėmis jungtimis.

Remiantis bėgių jungčių našumu

Trečioji kategorija yra pagrįsta bėgių jungčių našumu. Pagal šią kategoriją mes suskirstėme jį į standartinę bėgių jungtį, kompromisinę bėgių jungtį, laidžiąją bėgių jungtį, izoliuotą bėgių jungtį ir suvirintą bėgių jungtį.


Standartinė bėgių jungtis

Tai pati pagrindinė bėgių jungtis. Bėgiai, kuriuos jis prijungė, yra vienodo svorio ir ilgio. Tarp dviejų bėgių liks 8-10 mm siūlė išsiplėtimui ir susitraukimui, tačiau siūlė sugadins bėgius ir bėgių kelio dugną jungties srityje. Todėl dažniausiai jį pakeičiame suvirintu bėgio sujungimu.

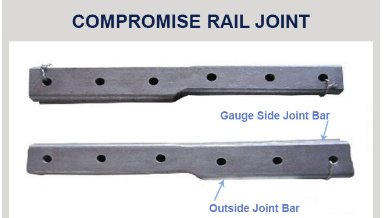

Kompromituoti bėgių jungtį

Jis daugiausia naudojamas dviejų skirtingų tipų bėgiams sujungti, kad būtų užtikrintas geležinkelio tęstinumas. Normaliomis sąlygomis, kad viršutinis paviršius ir vidinė šoninė bėgių galvutė būtų suderinti, bus naudojama atitinkama specialios formos bėgio jungtis ir bėgio padėklassu tuo.

Laidus bėgių jungtis

Ši jungtis laikoma jungtimi, naudojama bėgių srovei vesti, arba kaip traukos srovės grandinė, paprastai naudojama automatiniam blokui ir elektrinei traukos zonai.

Joggled bėgio jungtis

Joggled bėgio jungtis, dar vadinama išgaubta bėgio jungtimi, jos viduryje yra iškili išgaubta dalis. Skirtingai nuo kitų bėgių jungčių, bėgių išgaubta bėgių jungtis paprastai naudojama nutrūkusiems suvirintam bėgiams arba laikinai taisant įtrūkusią suvirintą bėgio jungtį su avariniu spaustuku. Jis gali būti naudojamas įvairiose bėgių atkarpose ir yra naudingas kaip laikinas remontas.

Izoliuota bėgio jungtis

Tokio tipo jungtys naudoja izoliacinę medžiagą, kad būtų išvengta srovės laidumo tarp dviejų gretimų automatinio bloko sekcijų. Izoliacijai naudosime nailoną bėgio bėgio varžto įvorė ir nailoninė bėgio jungtis, skirta atskirti bėgį, jungtį ir varžtą.


Suvirintas bėgių sujungimas

Šio tipo bėgių galai suvirinami kartu, kad būtų suformuotas ištisinis ilgas bėgelis varžinio suvirinimo, mažo slėgio suvirinimo arba karštojo aliuminio suvirinimo būdu. Bėgių gale nereikia gręžti varžto skylės, o ši bėgių jungtis dažniausiai naudojama besiūlėms linijoms.

Geros bėgių jungties reikalavimas

• Bėgio jungtis turi būti tvirta, standi ir turėti tokį patį stiprumą kaip ir pradinė bėgio dalis.
• Jis turėtų būti prieinamas ir tvirtas.
• Bėgiai turi turėti pastovų, lygų paviršių traukiniams važiuoti.
• Jis turėtų išlaikyti tinkamą bėgių vėžę.
• Bėgiai neturėtų būti pažeisti.
• Ji turėtų išlaikyti lygią trasą.
• Sujungimai turi leisti laisvai šiluminiam plėtimuisi ir susitraukimui.
• Bėgio jungtį turi būti lengva nuimti ir pakeisti.
• Jis turi būti elastingas tiek šonine, tiek vertikalia kryptimi.
