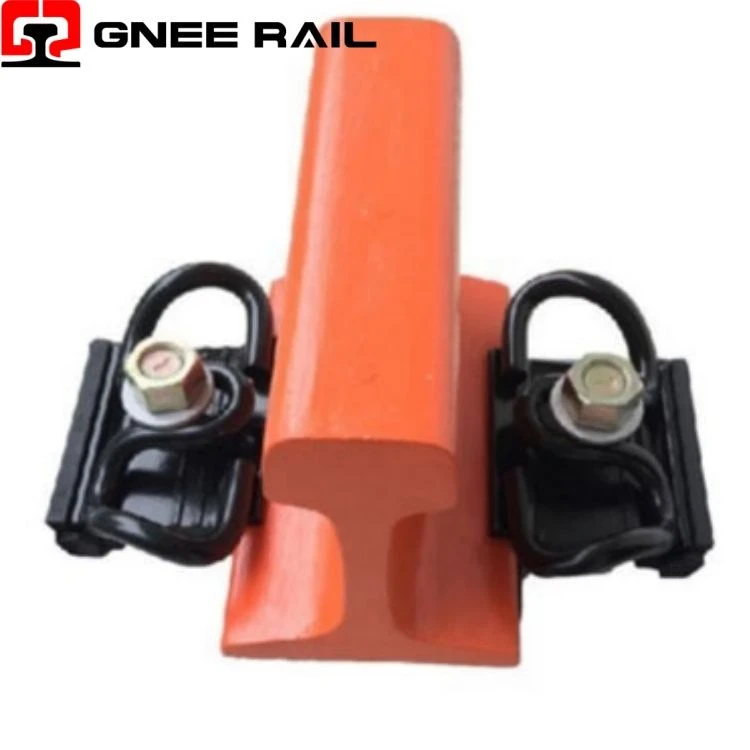

Produkto pristatymas
VI tipo elastinis segtukas tinka balastuotiems bėgiams su įtemptojo betono pabėgiais, kur klojami 60kg/m arba 75kg/m bėgiai. Mažiausias kreivės spindulys yra ne mažesnis kaip 400 m, o didžiausia ašies apkrova yra 25–30 t.
VI tipo tvirtinimo detalės gali atitikti šias linijas ir eksploatavimo sąlygas:
Mažiausias kreivės spindulys yra 400 m.
Didžiausias traukinio ašies svoris – 30 t, o maksimalus greitis – 120 km/val.
Tvirtinimo detalės:IV tipo elastinga segtukų sistema yra sagčių sistema, skirta bėgiams be pečių. Tvirtinimo sistemą sudaro C4 bėgelio spaustukas (jungtis JA, JB elastinė juosta), IV tipo įterptoji bėgio petnešėlė, izoliacijos matuoklio blokas irguminis bėgio padas.
V tipo tvirtinimo detalių sistema
| Veiklos elementas | Tipiškas specifikacijų diapazonas | Bandymas / atskaitos pagrindas |
|---|---|---|
| Vertikali statinė suspaudimo jėga (apkrova pirštais) | 9–15 kN vienam klipui | Laboratorinės statinės apkrovos testas |
| Vertikalus standumas (tvirtinimo sistema) | 30–60 kN/mm (su bėgio trinkelėmis) | Agregato suspaudimo testas |
| Šoninis pasipriešinimas (už tvirtinimo elementų rinkinį) | Didesnis arba lygus 7–12 kN | Šoninio stūmimo testas |
| Išilginis pasipriešinimas (vienam tvirtinimo elementų rinkiniui) | Didesnis arba lygus 9–14 kN | Atsparumo bėgiams šliaužti bandymas |
| Elastingas spaustuko įlinkis | 9–12 mm (be liekamosios deformacijos) | Iškirpti apkrovos ir deformacijos kreivė |
| Bėgio sėdynės suspaudimas | Mažesnė arba lygi 2,0 mm esant projektinei apkrovai | Bėgio trinkelės + pabėgio testas |
| Klipo nuovargis | Didesnis arba lygus 5 milijonams ciklų | Ciklinio nuovargio testas |
| Asamblėjos nuovargis | Didesnis arba lygus 3 milijonams ciklų be funkcinių nuostolių | Sistemos nuovargio testas |
| Elektros izoliacijos varža | Didesnis arba lygus 5 kΩ (sausas), didesnis arba lygus 3 kΩ (šlapias) | Izoliacijos charakteristikų bandymas |
| Matuoklio suvaržymo galimybė | Mažesnis arba lygus 1,0 mm šoninis poslinkis esant projektinei apkrovai | Bėgių skydelio testas |
| Atsparumas pakilimui | Didesnis arba lygus 6–10 kN | Vertikalaus ištraukimo{0}}bandymas |
| Patvarumas aplinkai | Be įtrūkimų ar pirštų apkrovos praradimo po temperatūros ciklo (nuo -40 laipsnių iki +70 laipsnių) | Aplinkos senėjimo testas |
| Apsauga nuo korozijos | Didesnis arba lygus 500–1000 h druskos purškimas (HDG / Dacromet parinktys) | Dangos korozijos bandymas |
